異形管密封測試接頭

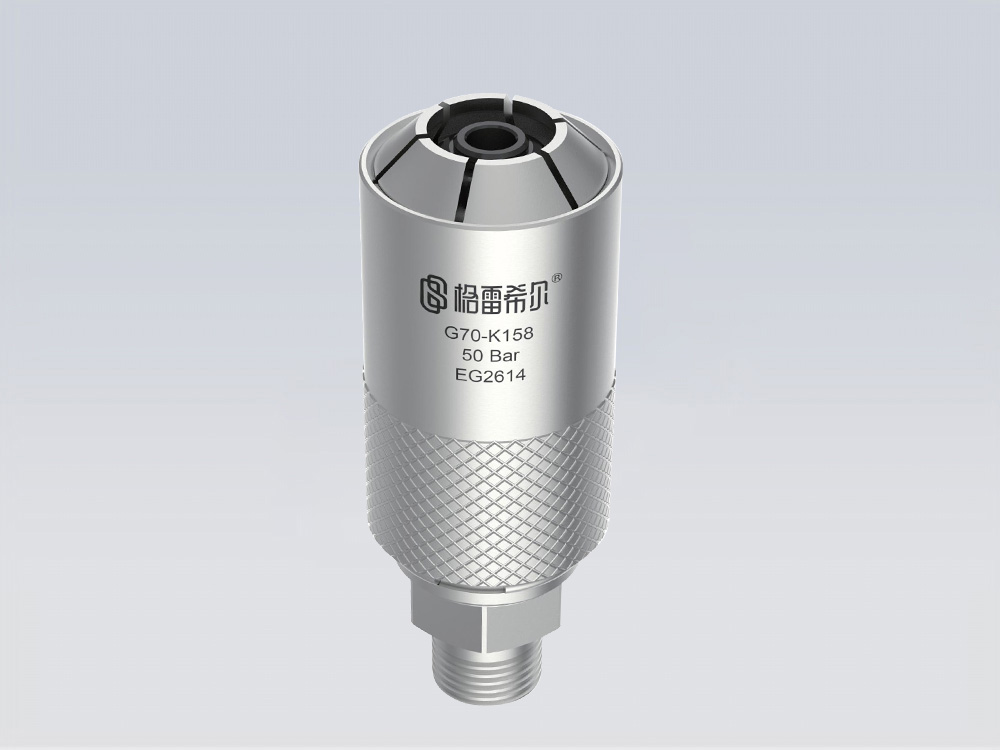

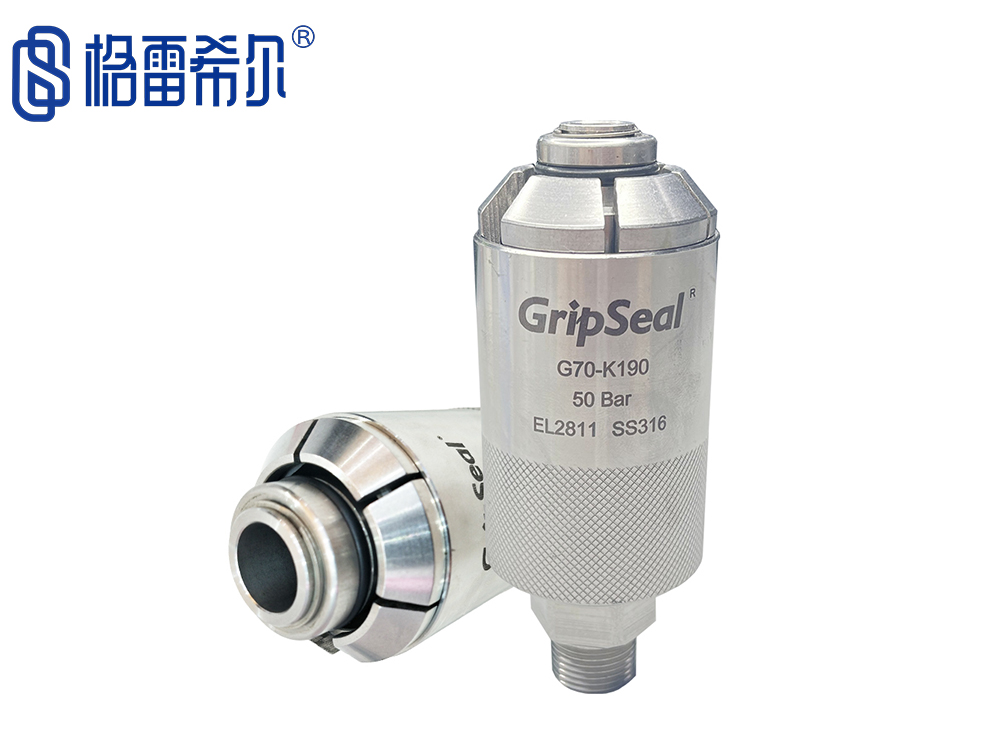

G70-K系列密封測試接頭

密封方式：外卡式

密封范圍：9.52mm-28.52mm

產品分類：異形管密封測試接頭

產品描述：G70-K 系列密封測試接頭，是專門用于制冷行業檢漏測試時擴口管密封連接的一款接頭，具···

淘寶訂購

G70-K 系列是專門用于制冷行業檢漏測試時擴口管密封連接的一款接頭，具有操作簡單、堅固耐用、密封可靠、流量大、承壓高等特點。

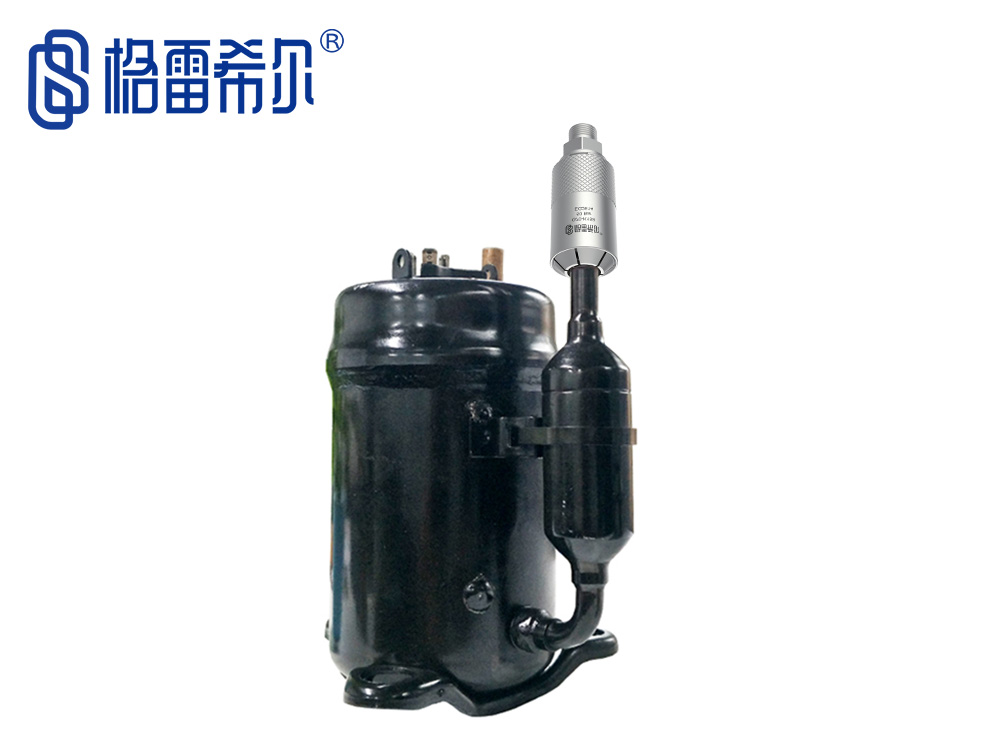

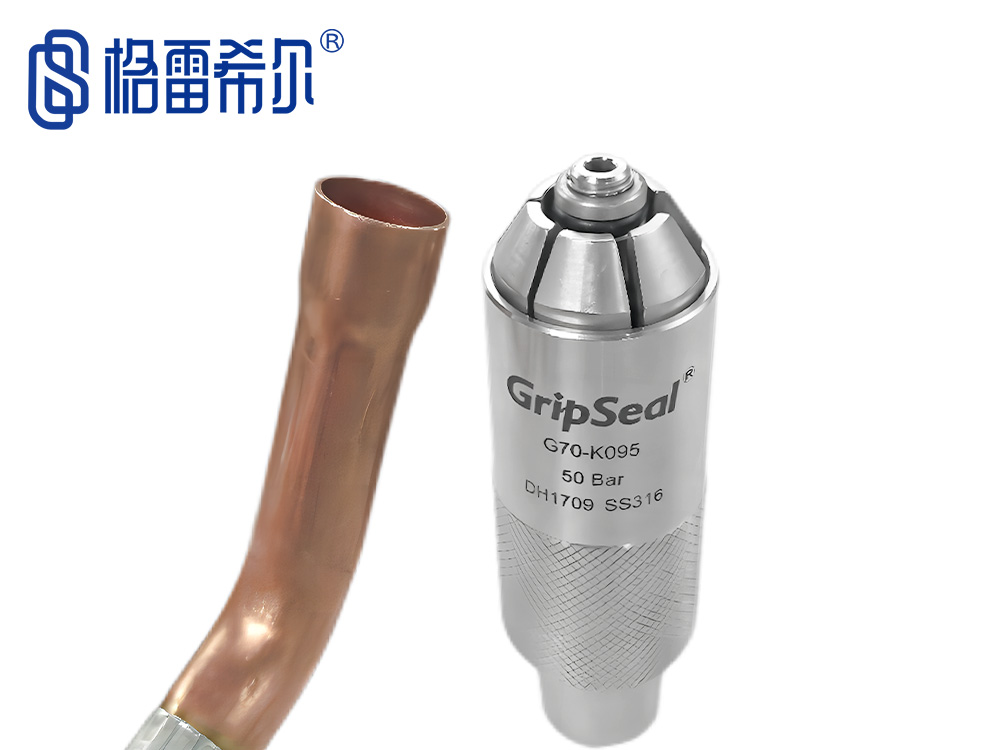

密封連接方案

Sealing connection scheme

	& 滑套式操作簡單可靠
	& 可靠的端面密封，密封圈維護簡單
	& 316不銹鋼材質堅固耐用
	& 流量無損，高效測試
	& 安全標識環，保證安全生產

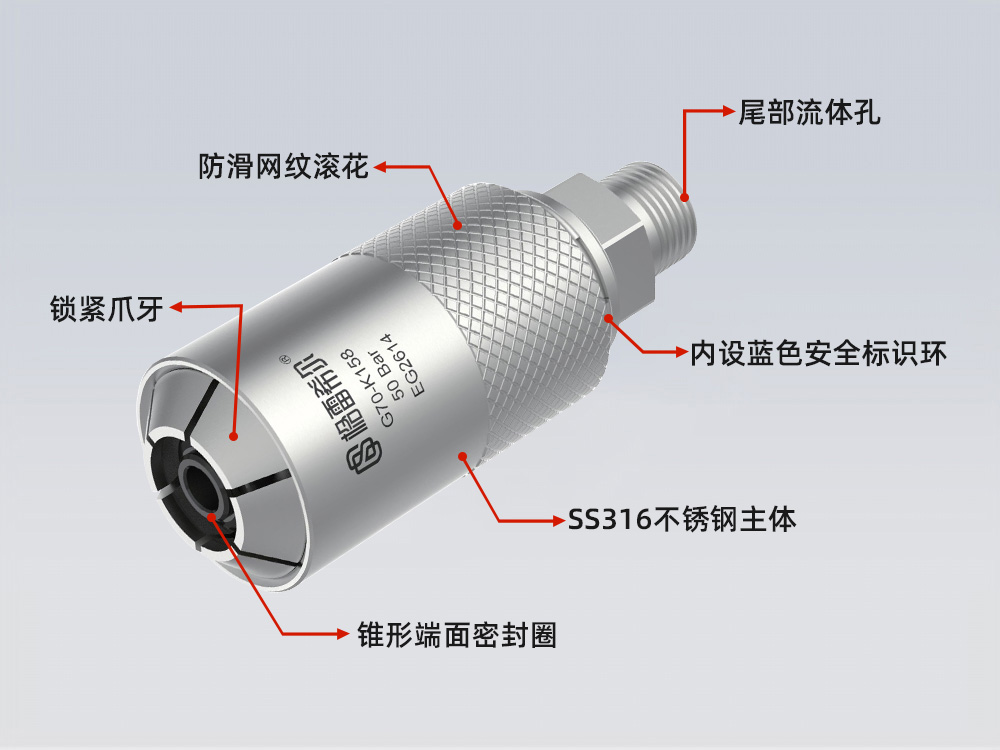

產品特點

Product features

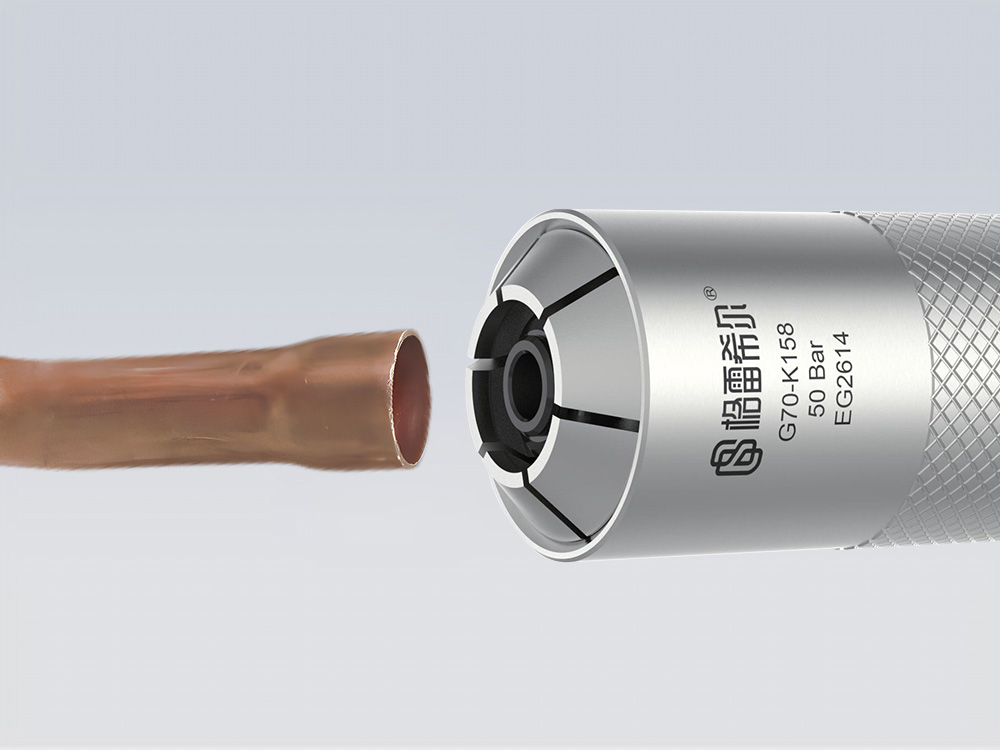

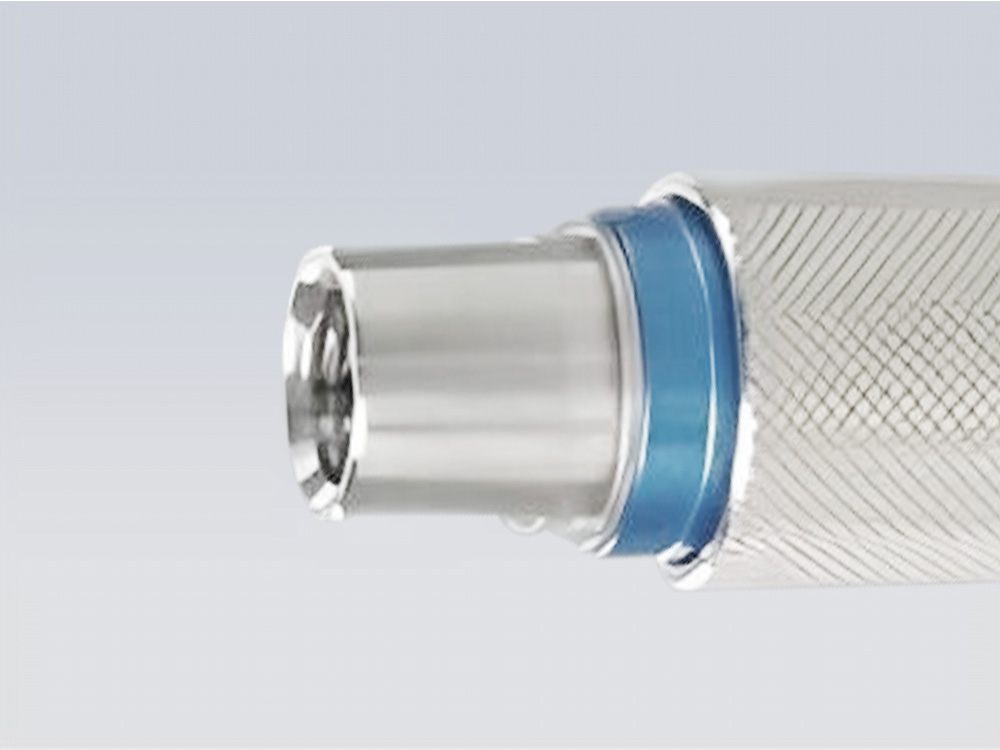

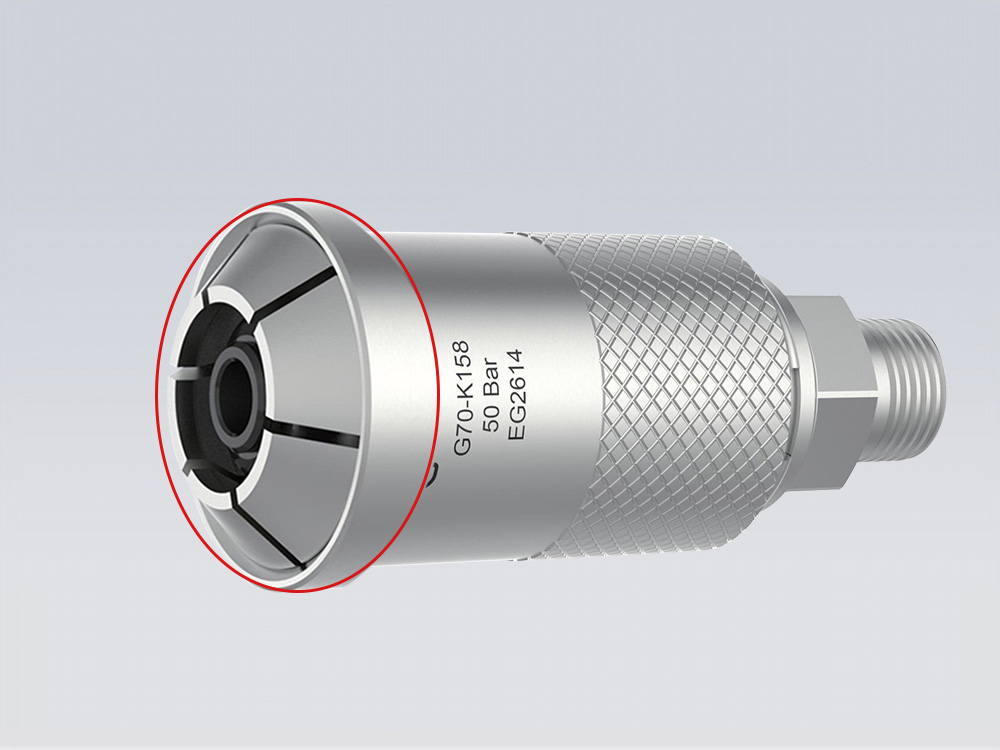

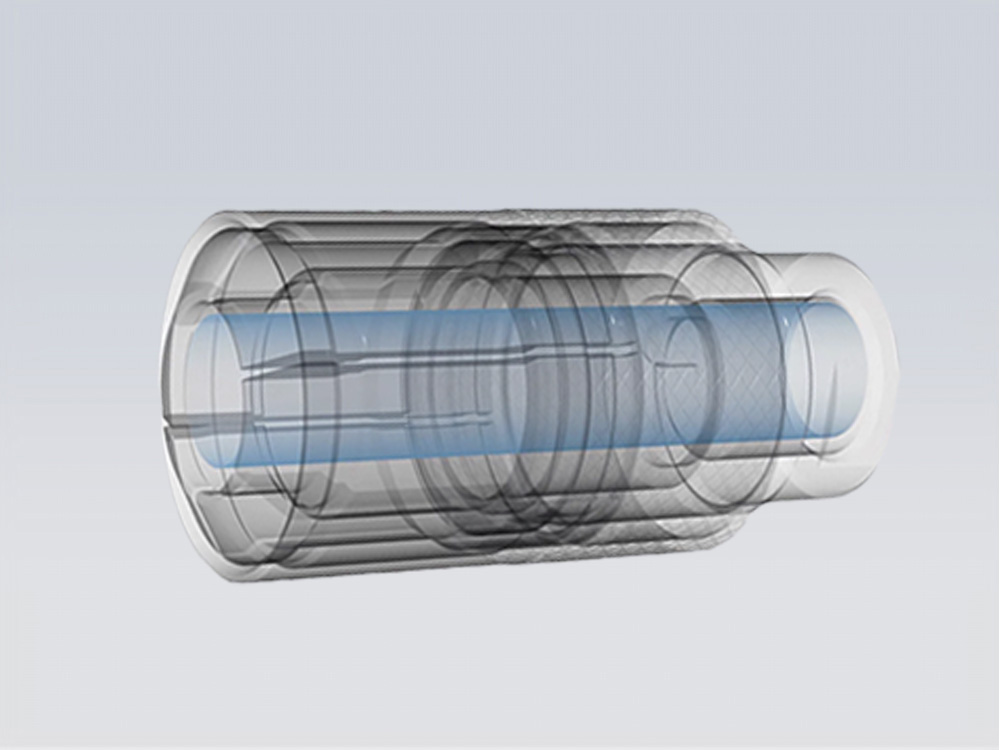

外卡式夾爪鎖緊，直接抓取工件管口凸起部位	防滑網紋滾花，增加摩擦力，易于操作	滑套式結構，輕松推拉即可實現鎖緊與斷開	直通式設計減少流量損失，保證測試正確性	藍色到位安全標識環，保證生產安全性

產品參數

Product parameters

& 操作壓力：從真空到70Bar
& 密封范圍：9.52mm-28.52mm
& 最大凸起寬度：4-8mm
& 流量接口：參見選型表
& 主體材料：316不銹鋼
& 主密封圈：氯丁橡膠/丁腈橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

規格型號表

Specification and Model Table

G70-K系列的選型表

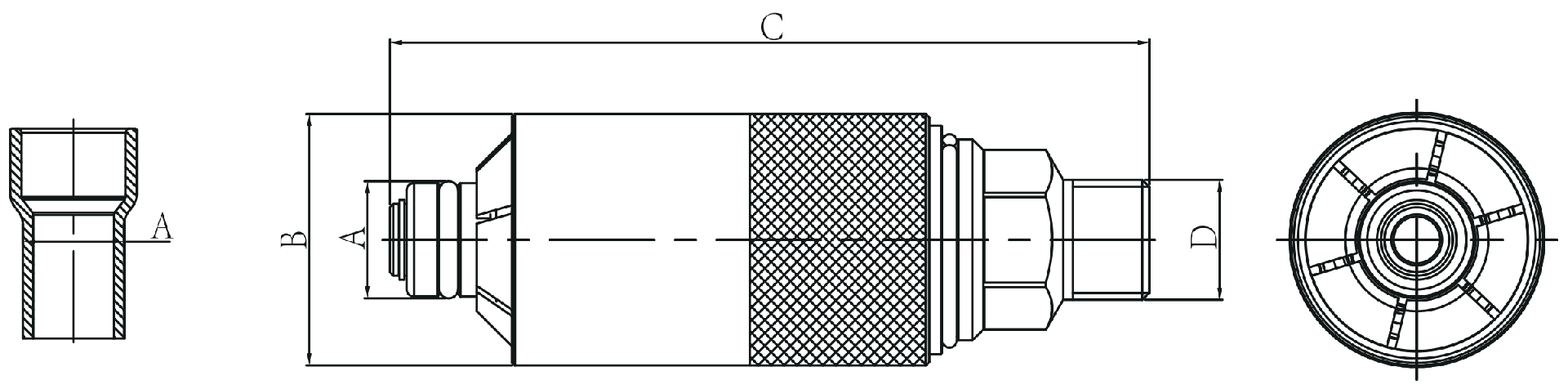

產品型號	主體編號	密封尺寸A	尺寸B	尺寸C	*流體孔D*	最大承壓/主體材質	密封圈材質	密封圈型號
G70-K095	3	9.52mm	30mm	90mm	R3/8"	70Bar/316不銹鋼	丁腈橡膠	SG70K095
G70-K127	3	12.70mm	30mm	90mm				SG70K127

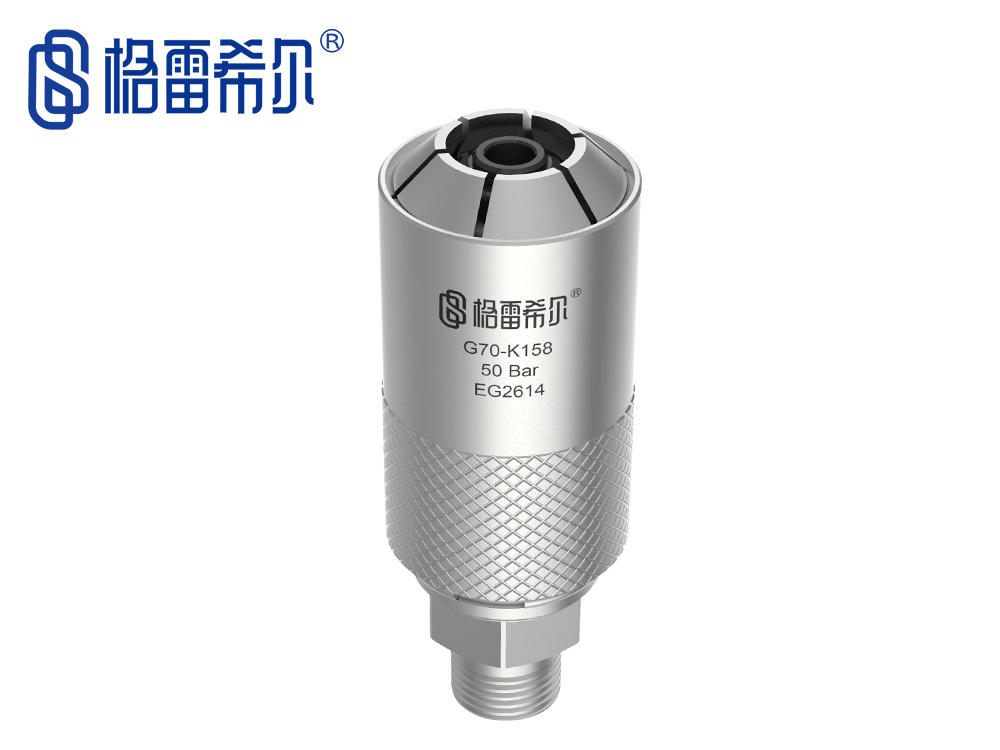

G70-K158	4	15.80mm	35mm	95mm				SG70K158
G70-K190	5	19.00mm	40mm	110mm				SG70K190
G70-K222	5	22.20mm	40mm					SG70K222
G70-K254	6	25.40mm	46mm					SG70K254
G70-K285	7	28.50mm	50mm	120mm				SG70K285

格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并擅長為各類異型管件提供定制方案，深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
